适用于煤矿固定敷设用交流额定电压8.7/10kV及以下铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。可以广泛应用于地面和井下各种矿用设备的固定敷设供电线路。



该类产品具有优良的阻燃特性，电气性能稳定。


MT818.11-2009，MT818.13-2009
1、导体：采用铜丝，结构符合GB/T3956-2008中第1或第2类的要求；
2、绝缘： 采用聚氯乙烯，PVC/A，性能应符合MT 818.11中表14和表16的规定；
3、屏蔽：额定电压U0/U为1.8/3kV的电缆应有金属屏蔽。金属屏蔽为统包的铜带组成，铜带标称厚度为0.10mm，其平均厚度应不低于规定标称值的90%。
4、铠装：电缆铠装应符合MT 818.11中5.5的规定。
5、护套： 采用阻燃聚氯乙烯，护套应为ST1型，其标称厚度应符合MT 818.11-2009中5.6的规定，护套性能应符合表15和表16的规定。
6、工作条件：
     电缆导体的最高额定温度为70℃。
     短路时（最长持续时间不超过5s），电缆导体的最高温度不超过160℃。
     敷设电缆时的环境温度应不低于0℃，最小弯曲半径为电缆直径的15倍。
7、运输和贮存
    电缆应能适应交通运输工具，在运输和贮存过程中应注意：
    a) 防止水分潮气侵入电缆；
    b) 防止严重弯曲及其它机械损伤；
    c) 防止高温及在阳光下曝晒。




型号	名称	备注
MVV	煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
MVV22	煤矿用铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆


型号、规格、电压对应表

型号	芯数	额定电压kV
		0.6/1	1.8/3
		标称截面 mm2
MVV	3	1.5~300	10~300
MVV22	3	2.5~300	10~300
MVV	3 + 1	4~300	10~300
MVV22	3 + 1	4~300	10~300
MVV	4	4~185	4~185
MVV22	4	4~185	4~185

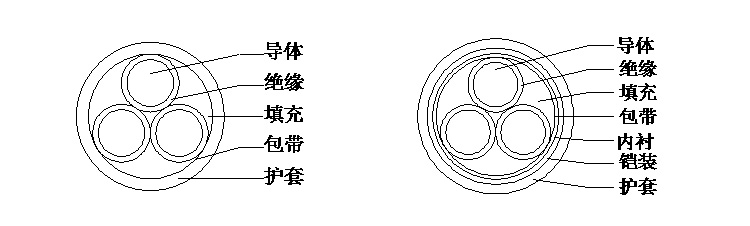

                     MVV -0.6/1kV电缆结构图                                                  MVV 22-0.6/1kV电缆结构图

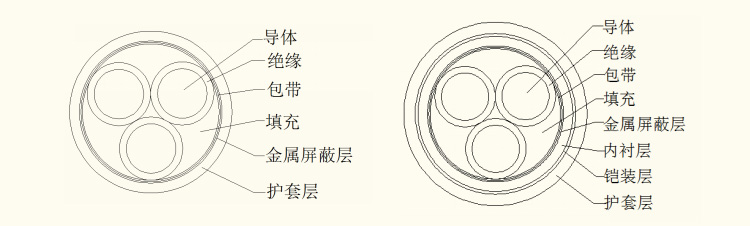

                             MVV -01.8/3kV电缆结构图                                                MVV 22-1.8/3kV电缆结构图



电缆的导体电阻及绝缘标称厚度

导体标称 截面 mm2	20℃最大直流电阻 Ω/km		绝缘标称厚度mm		导体标称 截面 mm2	20℃最大直流电阻 Ω/km		绝缘标称厚度mm
	铜	镀锡铜	0.6/1kV	1.8/3kV		铜	镀锡铜	0.6/1kV	1.8/3kV
1.5	12.1	12.2	0.8	—	50	0.387	0.391	1.4	2.2
2.5	7.41	7.56	0.8	—	70	0.268	0.270	1.4	2.2
4	4.61	4.70	1.0	—	95	0.193	0.195	1.6	2.2
6	3.08	3.11	1.0	—	120	0.153	0.154	1.6	2.2
10	1.83	1.84	1.0	2.2	150	0.124	0.126	1.8	2.2
16	1.15	1.16	1.0	2.2	185	0.0991	0.100	2.0	2.2
25	0.727	0.734	1.2	2.2	240	0.0754	0.0762	2.2	2.2
35	0.524	0.529	1.2	2.2	300	0.0601	0.0607	2.4	2.4


工频电压试验

绝缘线芯类型	额定电压kV	试验电压(有效值)kV	施加电压时间min	试验结果
动力线芯	0.6/1	3.5	5	不击穿
	1.8/3	6.5
